挥舞者

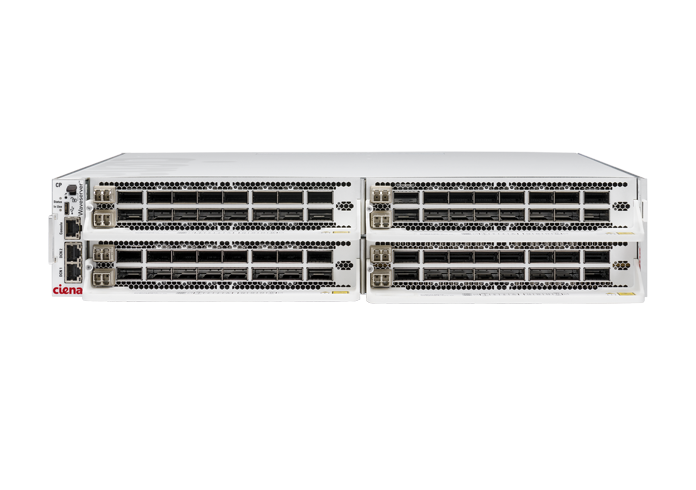

WAVESERVER 5模块

• 双调制解调器（2 x 800 GB/s）C波段或L波段双宽模块：
  • 提供支持100GBE/OTU4和四个QSFP-DD端口的16个QSFP28端口，支持400GBE的客户容量为1.6 TB/s；支持客户OPS保护
  • 提供两个连贯的端口，最多可容纳1.6 TB/s
  • 三个端口400G QSFP-DD DCO双宽模块：
    • 提供三个QSFP-DD连贯的可插入端口，可容纳1.2 TB/s
    • 提供十二个QSFP28和三个QSFP-DD客户端口，最多支持1.2 tb/s的客户端容量

物理尺寸

• 88毫米（H）X 444毫米（W）X 594毫米（D）
• 3.47 in（h）x 17.48 in（w）x 23.39 in（d）

重量

• 普通设备：16.4公斤；36.2磅
• 带双宽模块的全填充：26公斤；57.3磅

货架容量

• 八个插槽，支持多达八个单宽或四个双宽模块的混合
• 客户容量：具有100GBE/OTU4客户端的最多64 x QSFP28或带400GBE客户端的16 x QSFP-DD
• 线端口支持以下速率：200 GB/s至800 GB/s
• 每纤维的最大容量：
  • 38.4 TB/S（C频段DCI）
  • 33.6 TB/S（基于C波段的柔性网格网络）

通用设备

• 冗余/可替代电源
• 田间可取代风扇单元
• 电源选项：AC或DC电源
  • AC PSU输入功率范围：
    • 2kW：输入90VAC至180VAC
    • 3KW：输入180VAC至305VAC
    • 3KW：输入180VDC至300VDC
  • DC PSU：
    • 2.3kW：输入-40VDC至-72VDC
• 功耗（不包括客户插头）：2kW带有四个双宽模块

管理

• CLI，SNMP V2C，SNMPV3，SSH，HTTPS，TLS
• API：基于OpenConfig Yang型号，流链遥测和声明性配置
• CIENA的管理，控制和计划（MCP）
• 零触发配置（ZTP），100GBE/400GBE集成测试集，LLDP客户端拓扑发现，远程管理

安全

• 塔卡克+，半径，radsec

环境特征

• 正常工作温度：-5°C至 +45°C；23°F至113°F
• 操作湿度：最大93％

• 双调制解调器（2 x 400 GB/s）C波段或L波段模块：
  • 提供八个QSFP28端口，支持100GE，OTL4.4，最多为800 GB/s的客户容量
  • 提供两个连贯的端口，可容纳800 GB/s
• 单调节（1 x 400 GB/s）C波段模块：
  • 提供四个QSFP28端口，支持100GE，OTL4.4，最多400 GB/s的客户容量
  • 提供一个连贯的端口，最多可容纳400 GB/s
  • 降低流量应用的优化成本
• 400G加密（1 x 400 GB/s）C波段模块：
  • 提供四个QSFP28端口，支撑100GE，最多400 GB/s的客户容量
  • 提供一个连贯的端口，可容纳400 GB/s的加密线容量
  • 为所有机上数据提供完整的吞吐量，第1层加密
• 40x10g单调节（1 x 400 GB/s）C波段模块：
  • 提供支持4x10GE和4个QSFP28端口的十个QSFP+端口，支撑100GE，最多400 GB/s的客户容量
  • 提供一个连贯的端口，最多可容纳400 GB/s
  • 支持10和100 GB/S客户的组合
• 双调制解调器（2 x 400 GB/s）具有集成OPS的C波段模块：
  • 提供八个QSFP28端口，支持100GE，OTL4.4，最多为800 GB/s的客户容量
  • 提供两个连贯的端口，可容纳800 GB/s的线路容量，并具有集成的操作，每个波长光保护
• CMD4模块：
  • 四通道被动MUX/DEMUX模块
  • 启用可为点顶点应用程序添加/删除1.6 tb/s
• CMD10模块：
  • 具有集成EDFA，双向OSC和OTDR的十个端口MUX/DEMUX模块
  • 启用高达4 tb/s的添加/删除用于点顶点应用程序

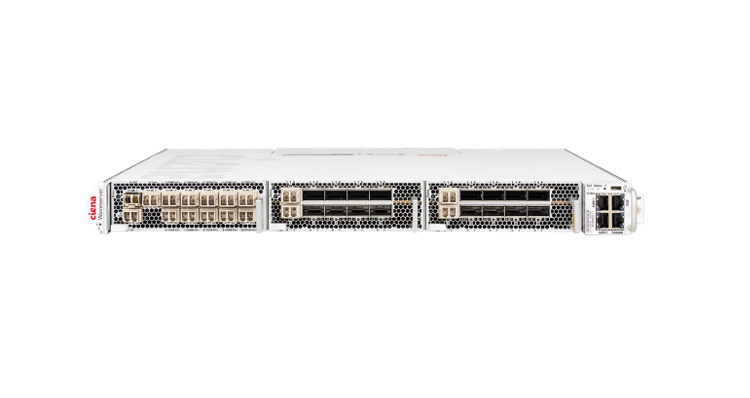

物理尺寸

• 1U 44.45毫米（H）X 444毫米（W）X 584毫米（D）
• 1U 1.75英寸（h）x 17.48英寸（w）x 22.99英寸（d）

重量

• 9.52公斤，21.0磅（无模块）
• 14.92公斤，32.88磅（有3个模块，无插头）

容量

• 支持三个可插入的WaveServer模块
  • 客户：最多可提供100GBE或OTL4.4（OTU4）客户端的24 x QSFP28，或最多30 x QSFP+带4x10GE客户端
  • 线端口支持以下价格：100、150、200、250、300和400 GB/s在56gbaud或100、150、200和250 GB/s，35GBAUD
  • 每纤维的最大容量：30.4 TB/s具有柔性网格（C频段）加30.4 TB/s带有灵活的网格（L波段），可以在第三方线系统中部署
  • 集成OPS功能

通用设备

• 冗余/可替代电源
• 田间可取代风扇单元
• 电源选项：AC或DC电源
• 交流输入电压范围：100 VAC至264 VAC
• 直流输入电压范围：-40 VDC至-72 VDC
• 功耗：0.4 W/GB

管理

• CLI，SNMP V2C，SNMPV3，蓝色星球MCP，SSH，HTTPS，TLS
• API：基于OpenConfig Yang型号，流链遥测和声明性配置
• 潜艇通信频道
• 零接触式供应（ZTP）
• 远程管理

安全

• AES-256-GCM电线速度加密，PSK或X.509证书，FIPS 140-2级别2级和经过常见的标准认证，安全记忆擦除，安全启动，半径，tacacs+

环境特征

• 正常工作温度：0°C至+40°C（32°F至104°F）
• 正常操作湿度：5％至85％
