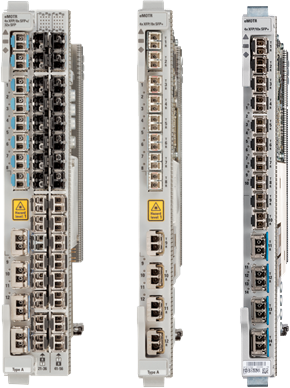

基于以太网的Muxponder (eMOTR)模块将以太网业务聚合和光传输功能集成在一个高密度、紧凑的包中。

特性

功能集成分组交换和传输在一个成本优化，高度集成的包

利用10G和40G/100G相干基础设施与OTN端口映射来增强性能和故障检测

提供可扩展的2槽到32槽基于机箱的解决方案，所有组件的完全冗余，包括卡保护

提供在所有端口上的线速率切换，而不考虑数据包大小和组播流量的存在

支持MEF CE 2.0服务*

通过MEF CE 2.0分层服务质量(QoS)功能，为有保障的sla提供广泛的服务分层和健壮的带宽分配

规格

+物理接口
- eMOTR边缘:
  - 2个SFP/SFP+接口，支持FE/1GbE/10GbE
  - 8个SFP接口，支持FE/1GbE/10GbE
  - 4个XFP接口，10GbE, OTU2/2e
- 单槽eMOTR:
  - 8个SFP+接口，支持FE/1GbE/10GbE
  - 4个XFP接口，10GbE, OTU2/2e
- 双槽位eMOTR:
  - 32个SFP接口，FE/1GbE
  - 8个SFP+接口，支持FE/1GbE/10GbE
  - 4个XFP接口，10GbE, OTU2/2e
+以太网
- IEEE 802.3以太网
- IEEE 802.3u快速以太网
- IEEE 802.3z千兆以太网
- IEEE 802.3-2008万兆以太网
- IEEE 802.1D MAC桥接
- IEEE 802.1Q vlan
- IEEE 802.1ab链路层发现协议
  (LLDP)
- IEEE 802.1ad Provider桥接-完全
  S-VLAN范围
- EPL, EVPL, EVP-LAN, EPL- access，和
  EVPL-Access服务*
- 透明局域网的VLAN隧道(Q-in-Q)
  服务(TLS)
- IEEE 802.3ad链路聚合控制
  协议(LACP)
- 虚损链路指示(VLLI)
  EPL服务
- 受保护和不受保护服务(EPL/VLLI)
  G.8032的共存
- Jumbo帧到9600字节
- 第二层控制帧隧道
- DHCP Option 82
- 入/出端口镜像
- L2交通反射器
- 所有包大小的线速率切换
+服务质量(QoS)
- 每个端口8个硬件队列
- 承诺和超额信息率
  (CIR和EIR)
- 根据IEEE 802.1D优先级进行分类
- 基于VLAN的分类
- 第二层服务质量
- 入口计量每端口
- 入口计量每个端口每个cos
- 每个端口每个vlan的入口计量
- C-VLAN优先级到S-VLAN优先级的映射关系
- 基于c vlan ID统计的S-VLAN优先级
- 避免拥塞- WRED
- 可配置带宽配置文件
- 出口带宽整形
- 风暴控制
+以太网OAM
- IEEE 802.1ag连接故障管理(CFM)
- ITU-T Y.1731性能监控
+保护
- 链路聚合(LAG)
- Inter-card滞后
- ITU-T G.8032以太网环保护
+同步
- IEEE 1588v2精确时间协议
  (硬件准备好)
- ITU-T G.8262同步以太网
+网络管理
- 数据包层的命令行接口
  管理功能
- 卡与6500操作通用，
  端口层和OTN层
- IPv4/IPv6双栈管理
- 用户管理(认证)
- 监测
- 访问控制
- 入侵检测
- 跟踪(安全日志)
- 加密通信
- SSH (Secure Shell)
- Secure Shell File Transfer Protocol (SFTP)
- 安全超文本传输协议(HTTPS)
- SNMP版本3
- Syslog
- 通过OneControl进行全面管理
  统一管理系统
+环境特征
- 6500-D2超温解决方案:
  -40°C至65°C(-40°F至149°F)
- 正常工作温度:
  +5°C至+40°C(+41°F至+104°F)
- 正常工作湿度:5% RH ~ 85% RH
- 地震/地震:4区
