Ciena的6500-D14/S14配置为高容量应用而设计，融合了全面的以太网、TDM和WDM功能，不受约束的混合分组/OTN交换和智能控制平面，最大限度地提高了整个网络的带宽效率和灵活性。

特性

利用1.2 Tb/s不受限制的混合分组/OTN交换，最有效地利用网络资源

支持2.5G至800G波长的全套光子体系结构的业务传输

通过与6500家族的无缝组网灵活性，实现简化操作并降低节约成本

支持muxponder和基于中心fabric的分组/OTN交换解决方案，支持成本优化配置

提供业界领先的waveogic™相干技术和智能控制平面能力，以实现规模和服务差异化

通过各种线路和设备保护选项提供一系列差异化服务

规格

+架子上的变体
- 6500 - d14聚合光

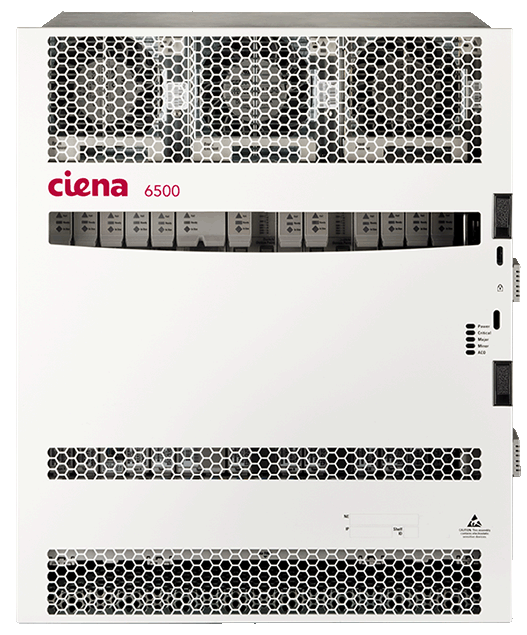

- 6500 - s14系列Packet-Optical
+物理维度
- 6500 - d14聚合光
  - 22.7英寸(高)x 17.4英寸(宽)x 11.0英寸(深)
  - (577毫米x443毫米x280毫米)
- 6500 - s14系列Packet-Optical
  - 22.7英寸(高)x 17.4英寸(宽)x 11.0英寸(深)
  - (577毫米x443毫米x280毫米)
+电源选项
- 6500 - d14聚合光
  - 冗余直流，最大60A
- 6500 - s14系列Packet-Optical
  - 冗余直流，最大60A
  - 冗余直流，最大2x50A
+中央Fabric交换容量
- 6500 - d14聚合光
  - N/A
- 6500 - s14系列Packet-Optical
  - 1.2结核病包/ OTN切换
  - 800G PTS配置包交换
+服务卡槽位数
- 6500 - d14聚合光
  - 14
- 6500 - s14系列Packet-Optical
  - 14
+光模块
- 全套无源滤波器，50GHz, 75GHz, 100GHz，灵活的网格ROADMs, EDFAs，智能拉曼，和无色，无方向，无争用，相干选择架构
+转发器/ Muxponders
- 相干800G muxponder (4x100GbE + 1x400GbE, 8x100GbE)
- 400G ADM-on-a-blade: 2x100G/200G相干线路muxponder(36个客户端端口)
- 相干400G复用器(4x100G)，集成OPS(光保护开关)
- 相干400G灵活服务应答器(34个客户端端口)，集成OPS
- 连贯的100通用电气/ OTU4应答器
- 相干100G muxponder (10x10G)
- 从100G到400G的相干可调性，增量为50G
- 相干200G客户端卡:2x100GE或5x40GE/10GE
- 相干100G客户端卡:10x10GE、10x10G多速率、2x40G+2x10G、100GbE/OTU4客户端
- fips认证的AES-256线速相干100G/200G加密解决方案
- 10G:采用fips认证的AES-256线速加密的4x10G多速率OTR
- 以太网:152G eMOTR, 68G eMOTR Edge, 30G l2motor
- OTN模块:8端口OTN Flex motor (10G)， 1+8端口OTN Flex motor * (20G)
- SONET/SDH 10G ADM-on-a-blade: SuperMux
+包/ OTN切换模块
- 6500 - d14聚合光
  - N/A
- 6500 - s14系列Packet-Optical
  - 10 x10g包/ OTN
  - 1x100G + 2x40G Packet/OTN
  - 100克DWDM包/ OTN
  - 16 x2.7g OTN
  - 48 xgbe
+分组传输系统(PTS)模块
- 6500 - d14聚合光
  - N/A
- 6500 - s14系列Packet-Optical
  - 800G PTS布卡:1x QSFP28/QSFP+， 2x SFP+
  - DIM (Distributed I/O Module): 84xDS1/E1
  - 分布式I/O模块:24xDS3/E3/EC1 DIM
  - PDH卡2x DIM: 168xDS1/E1或
  - 48 xds3 E3 / EC1杰姆
  - 以太网/光学MRO 2 xsfp + / 14 xsfp:
    - 16 x OC-3/12 / STM-1/4或
    - 8 x OC-48 / STM-16或
    - 2 x OC192 / stm - 64
    - 16x 100FX/GbE (10/100/1000BaseT)或
    - 对2 x 10 gbe港口
+工作温度
- +41°F到+104°F(+5°C到+40°C)
- +23°F至+131°F(-5°C至+55°C)短期
+相对湿度
- 5% ~ 85%(不凝结)
+环境特征
- 区4

相关产品及服务通用APP下载

多层智能控制平面

路由交换平台

产品图像为5166,8110和8112

管理、控制和计划(MCP)应用

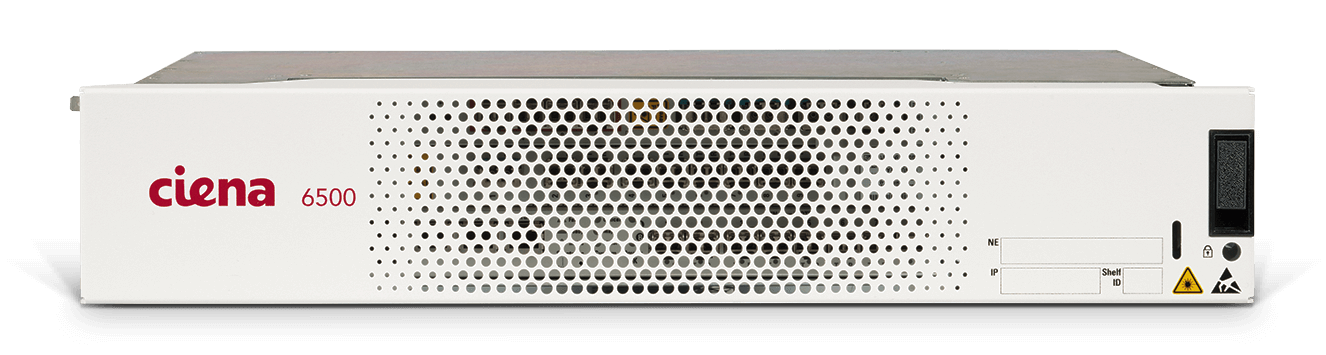

6500 - d2
