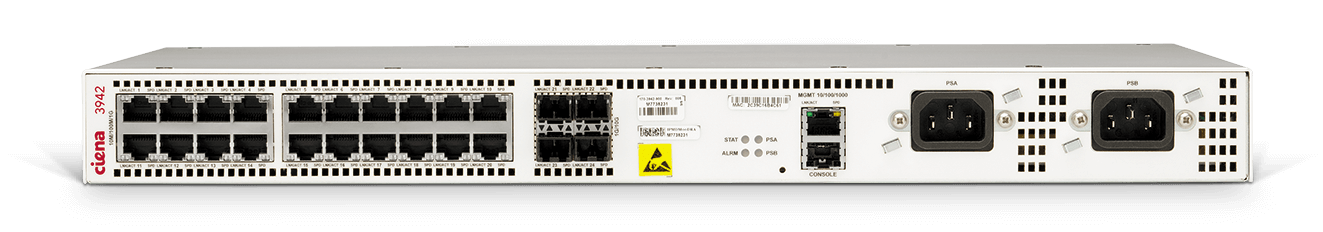

Ciena的3942服务交付交换机是一种紧凑的高密度分组交换机，在城域网络中提供低TCO，城域网络需要成本效益高的铜接口来部署MDU/MTU。

特性

对于MDU/MTU部署，铜基础设施部署在建筑立管和配电柜，这是一个具有成本效益的解决方案

具有密集，低占用的GE聚合，无阻塞，线速架构，20个10/100/1000Base-TX端口和4个1GbE/10GbE多速率SFP+端口

提供双交流或直流电源，高可用性，1RU包

支持零接触配置，以最大限度地减少操作成本，加快服务启动速度，同时提供带有内置服务激活测试的服务“出生证明”

符合MEF CE2.0 E-Line、E-LAN、E-Tree和E-Access业务规范

包含灵活的传输选项，包括G.8032环、802.1q vlan、802.1ad Provider vlan (Q-in-Q)、IP/MPLS和MPLS- tp

规格

+接口
- 4个1/10G SFP+接口
- 20个10/100/1000Base-TX RJ-45接口
- 1 * 10/100/1000M RJ-45管理接口
- 1 × Console接口(RJ-45, EIA-561)
+以太网
- IEEE 802.3以太网
- IEEE 802.3-2008万兆以太网
- IEEE 802.3z千兆以太网
- IEEE 802.3 ab 1000 base - t
- IEEE 802.3 u 100 base-tx
- IEEE 80801d MAC网桥
- IEEE 802.1Q vlan -包括。1p优先级
- IEEE 802.1ad提供商桥接(Q-in-Q) VLAN全S-VLAN范围
- 基于透明局域网服务的VLAN隧道(Q-in-Q)
- 每端口MAC学习控制
- 快速/多生成树(RSTP/MSTP)
- IEEE 802.3ad链路聚合控制协议(LACP)
- 多机箱LAG主备保护
- ITU-T G.8032以太网环保护交换
- Jumbo帧到9216字节
- 第二层控制帧隧道
- 私人运输集团
- MEF CE 2.0兼容
  - E-LINE: EPL, EVPL
  - E-LAN: EP-LAN EVP-LAN
  - E-Access: Access EPL, Access EVPL
  - E-Tree: EP-Tree EVP-Tree
+以太网OAM载体
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议
- ITU-T Y.1731性能监控
- RFC 2544性能基准测试生成和反射可达1GE
- ITU-T Y.1564以太网服务激活测试方法
- TWAMP响应器和接收器
- TWAMP发送方
- TWAMP +/- 1ms时间戳准确性
- 垂死的喘息与Syslog和SNMP trap
+的服务质量
- 8每个端口的硬件队列
- 承诺，超额信息率(CIR, EIR)
- 分类的基础上
  - IEEE 802.1 d优先
  - VLAN、源端口、目的端口IP优先级、IPDSCP
  - 第2、3、4层服务质量
- 进入计量每个端口
- 输入计量每个端口每个cos
- 入口计量每个端口每个vlan
- 每个端口可达4000米入口
- 每个系统可达4000入口米
- C-VLAN优先级到S-VLAN优先级映射
- 基于C-VLAN ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每端口、每vlan的QoS，出口队列上有CIR和EIR流量
+MPLS / vpl / MPLS-TP
- RFC 2205,3031,3036,3985 MPLS伪线仿真边到边(PWE3)
- RFC 5654 mpls传输概要(TP)
- LSP静态配置
  - 1:1隧道的保护
  - LSP通过Gal/Gach实现BFD检测
- MPLS VPWS (Virtual Private Wire Service)
- VPLS(虚拟专用局域网服务)和分层VPLS (H-VPLS)
- VPLS和H-VPLS的提供商边缘功能
- VPLS与多个VPLS网状虚拟电路
- 带有Hub和Spoke虚拟电路的H-VPLS
- MTU-s H-VPLS部署功能
- MTU-s Multihoming(冗余VCs到不同pe交换机)
- MPLS虚拟电路即H-VPLS辐条虚拟电路
- Q-in-Q以太网虚拟电路称为H-VPLS辐条虚拟电路
- MPLS LSP (Label Switch Path)隧道组
- MPLS LSP (Label Switch Path) Tunnel冗余
- MPLS虚拟电路上的第二层控制帧隧道
- RFC 3209 RSVP-TE(用于MPLS Tunnel信令)
- RFC 3630 OSPF-TE(适用于MPLS Tunnel路由)
- RFC 3784 IS-IS-TE(用于MPLS Tunnel路由)
- RFC 3036 LDP & Targeted LDP (VPLS VC信令)
- RFC 4090 MPLS快速重路由信令
- LSP Ping & Traceroute
+多播管理
- RFC 2236 IGMPv2 Snooping
- IGMPv3 PDU的支持
- IGMP域
- IGMP报文过滤
- IGMP好奇的离开
- 广播/多播风暴控制
- 未知的多播过滤
- 著名的协议转发
+网络管理
- 增强CLI
- 并且配置文件
- SNMP v1 / v2c / v3
- SNMPv3鉴权和消息加密
- RFC 1213 SNMP mib ii .使用实例
- RFC 1493桥接MIB
- RFC 1643支持的类以太网接口MIB
- RFC 1573 MIB II接口
- RFC 1757 RMON MIB -包括持久配置
- RFC 2021 RMON II和RMON统计
- Per-VLAN统计
- RADIUS客户端与RADIUS认证
- RFC 2866 RADIUS计费
- TACACS + AAA
- RFC 2131 DHCP Client
- RFC 3315 IPv6 DHCP (DHCPv6)
- 轻型DHCPv6中继代理(LDRA)
- RFC 1305 NTP客户端
- RFC 1035 DNS Client
- 远程登录服务器
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- 安全文件传输协议(SFTP)
- Secure Shell (SSHv2)
- Syslog + Syslog计费
- 港口国镜像
- 虚连接丢失指示/远程链路丢失转发(VLLI/RLLF)
- 双栈IPv4/IPv6管理平面
- 本地控制台端口
- 通过以太网服务管理器进行综合管理
- 通过TFTP、SFTP进行远程自动配置
- 通过TFTP、SFTP方式下载/升级软件
+服务安全性
- 符合EAL2标准并通过认证
- 出端口限制
- IEEE 802.1X基于端口的网络访问控制(RADIUS/MD5)
- 2、3、4层协议过滤
- 播放控制
- 用户访问权限
- 按端口或按vlan的业务访问控制
- 基于硬件的DOS攻击防范
- MAC地址表容量
- 32000 MAC地址
- 功率要求
- 内置两个冗余电源
- 直流输入:-48，-/+36 VDC(名义)*
- 交流输入:100V, 240V AC(公称)
- 交流频率:50/ 60hz
- 最大功率输入:86W
+机构的批准
- 公司标志:
  - 加拿大标准协会
  - CE标志(欧盟)
    - 电磁兼容指令(2014/30 /欧盟)
    - LVD指令(2006/95 / EC)
  - RoHS2指令(2011/65 /欧盟)
  - C-Tick(澳大利亚/新西兰)
  - VCCI(日本)
- 排放:
  - FCC Part 15 B类
  - 加拿大工业协会ice -003 B级
  - VCCI B类
  - CISPR 22 B类
  - gr - 1089问题6
  - EN 55022
- 免疫(EMC):
  - CISPR 24
  - EN 55024
  - gr - 1089问题6
  - EN 300 386
- 力量:
  - Etsi en 300 132
- 安全:
  - EN 60950 - 1
  - CAN/CSA C22.2 No. 60950-1-07
  - UL 60950-1第二版
  - IEC 60950 - 1
- 环境:
  - RoHS2指令(2011/65 /欧盟)
  - 关于2002/96 / EC
+环境特征
- GR-63-CORE, Issue 4 - NEBS Level 3
- GR-1089 Issue 6 - NEBS Level 3
- GR-3108 Issue 2 Outside Plant (OSP) Class 2
- ETSI 300 019 Class 1.2, 2.2, 3.1E
- 工作温度:
  - 23°F至+149°F(-5°C至+65°C)
  - 存储温度:-40°F至+158°F(-40°C至+70°C)
- 相对湿度:
  - 5% ~ 90%(不凝结)
+物理特性
- 维度:
  - 17.5 "(宽)x 9.9 "(深)x 1.75 "(高);
  - 444mm(宽)x 252mm(深)x 44mm(高)
- 重量:
  - 9.9磅;4.5公斤
