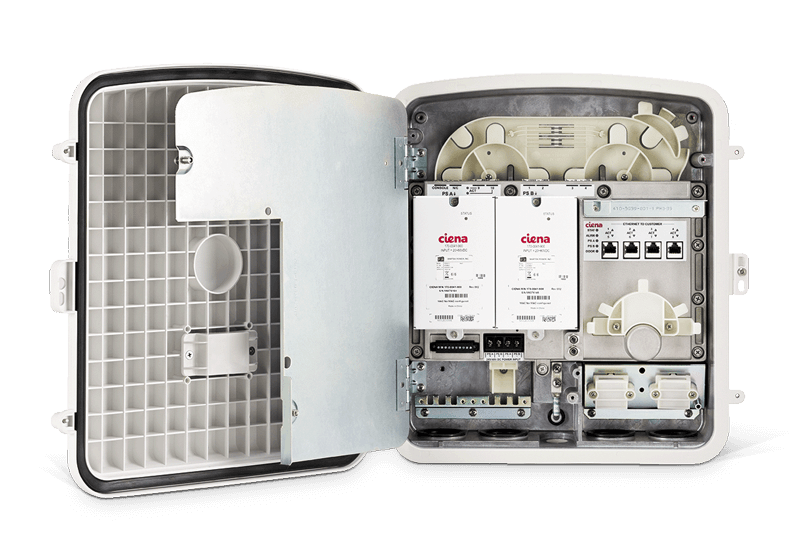

Ciena的3931服务传输交换机是一种耐风雨的先进载波以太网系统，能够向几乎任何环境提供载波以太网服务，而不牺牲最前沿的功能。

特性

包括环境硬化和物理安全的外壳和电子设备(-40°C到+70°C)，使承运人以太网服务几乎可以提供到任何位置

提供先进的运营商以太网和低TCO，由Ciena的服务感知操作系统(SAOS)提供支持

支持2个1GbE/10GbE NNI端口，为带宽紧缺的应用提供特殊的容量

支持8个GbE UNI端口，包括4个100/1000Base-X SFP (Small form factor Pluggable)端口和4个RJ-45 10/100/ 1000base - tx端口

提供IEEE 1588v2*和同步以太网*，为移动回程和LTE提供高质量、可靠的传输服务

合并车载RFC 2544性能基准测试功能，支持端到端SLA验证，无需卡车滚动

规格

+接口
- 2个1/10G SFP+ NNI/UNI接口
- 4个100/1000M SFP UNI接口
- 4个10/100/1000M RJ-45 UNI接口
- 1 × Console接口(RJ-45, EIA-561)
- 5 ×外部告警输入
+以太网
- IEEE 802.3以太网
- IEEE 802.3u快速以太网
- IEEE 802.3z千兆以太网
- IEEE 80801d MAC网桥
- IEEE 802.1Q vlan -包括。1p优先级
- IEEE 802.1ad提供商桥接(Q-in-Q) VLAN全S-VLAN范围
- 基于透明局域网服务的VLAN隧道(Q-in-Q)
- MAC每vlan学习控制
- 每端口MAC学习控制
- IEEE 802.3ad链路聚合控制协议(LACP)
- ITU-T G.8032以太网环保护交换
- Jumbo帧到9216字节
- 第二层控制帧隧道
+多播管理
- RFC 2236 IGMPv2 Snooping
- IGMP域
- IGMP消息过滤
- 探询假
- 广播/组播风暴控制
- 未知组播过滤
- 知名协议转发
+服务质素
- 8每个端口的硬件队列
- 承诺和超额信息率(CIR和EIR)
- 基于IEEE 802.1D优先级的分类VLAN、源端口、目的端口、TCP/UDP端口IIP优先级、IPDSCP
- 第2、3层服务质量
- 入口计量每个端口
- 输入计量每个端口每个cos
- 入口计量每个端口每个vlan
- 每个端口多达64入口米
- 每个系统最多512入口米
- C-VLAN优先级到S-VLAN优先级映射
- 基于C-VLAN ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每端口、每vlan的QoS，出口队列上有CIR和EIR流量
+运营商以太网OAM
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议
- ITU-T Y.1731性能监控
- RFC 2544性能基准测试的生成和反射
- 符合ITU-T y .1564的架构
- TWAMP响应器和接收器
- TWAMP发送方
- TWAMP +/- 1ms时间戳准确性
- 垂死的喘息与Syslog和SNMP trap
+MPLS / vpl
- RFC 2205,3031,3036,3985 MPLS伪线仿真边到边(PWE3)
- RFC 3916, 3985,4446,4447,4448假线
- RFC 5654 mpls传输配置文件
- MPLS VPWS (Virtual Private Wire Service)
- RFC 4664, 4665 l2vpn
- VPLS(虚拟专用局域网服务)和分层VPLS (H-VPLS)
- VPLS和H-VPLS的提供商边缘功能
- 带有辐条和网格虚拟电路的PE-rs功能
- MTU-s H-VPLS部署功能
- MTU-s Multihoming(冗余VCs到不同pe交换机)
- MPLS虚拟电路即H-VPLS辐条虚拟电路
- PBB-TE服务实例作为H-VPLS辐条虚拟电路
- Q-in-Q以太网虚拟电路称为H-VPLS辐条虚拟电路
- MPLS LSP (Label Switch Path) Tunnel冗余
- MPLS虚拟电路上的第二层控制帧隧道
- RFC 3209 RSVP-TE(用于MPLS Tunnel信令)
- RFC 3630 OSPF-TE(适用于MPLS Tunnel路由)
- RFC 3784 IS-IS-TE(用于MPLS Tunnel路由)
- RFC 3036目标LDP (VPLS VC信令)
- MPLS快速重路由(通过RSVP-TE)
- MPLS性能监控
- RFC 4379 LSP Ping
- RFC 4379 LSP Traceroute
- RFC 5085 LSP Ping和Traceroute扩展在伪线(PW VCCV)上工作
+提供商骨干桥接-流量工程*
- IEEE 802.1Qay PBB-TE
- IEEE 802.1ah PBB帧格式
- PBB-TE多归属保护故障切换
- PBB-TE隧道的IEEE 802.1ag CFM
- 用于PBB-TE业务接口的IEEE 802.1ag CFM
- PBB-TE全B-VID和I-SID地址范围
- PBB-TE隧道和服务计量
+服务安全性
- 出口港口限制
- IEEE 802.1X基于端口的网络访问控制(RADIUS/MD5)
- 二层、三层协议过滤
- 播放控制
- 用户访问权限
- 按端口或按vlan的业务访问控制
- 基于硬件的DOS攻击防范
- 基于硬件的访问控制列表
+网络管理
- 增强CLI
- 基于cli的配置文件
- SNMP v1 / v2c / v3
- SNMPv3鉴权和消息加密
- RFC 1213 SNMP mib ii .使用实例
- RFC 1493桥接MIB
- RFC 1643支持的类以太网接口MIB
- RFC 1573 MIB II接口
- RFC 1757 RMON MIB -包括持久配置
- RFC 2021 RMON II和RMON统计
- Per-VLAN统计
- RADIUS客户端与RADIUS认证
- Tacacs + aaa
- RFC 2131 DHCP Client
- RFC 1305 NTP客户端
- RFC 1035 DNS Client
- 远程登录服务器
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- 安全文件传输协议(SFTP)
- 安全Shell (SSHv2)
- Syslog + Syslog计费
- 端口状态镜像
- 本地Console口
- 通过以太网服务管理器进行综合管理
- 通过TFTP、SFTP进行远程自动配置
- 通过TFTP、SFTP方式下载/升级软件
+MAC地址表容量
- 32,000个MAC地址
+功率要求
- 直流输入:-48，-24，+24 VDC(标称)
- 交流输入:100V, 240V AC(公称)
- 交流频率:50/ 60hz
- 最大输入功率:60w
+机构的批准
- 安全:UL/CSA 60950-1-07;IEC 60950-1:2005(第二版);EN 60950 - 1:2006
- 排放:FCC Part 15 (2009);En55022 (2006 + a1 2006);As / nzs cispr 22 (2006);Cispr 22 (2005 + a1 2005);ICES-003第4期(2004);En 61000-3-2 (2006);EN 300 386 (v1.4.1, 2008);En 300 132-2 (2007-10);En 300 133 -3 (2003-08)
- 环保标准:WEEE 2002/96/EC RoHS 2002/95/EC
- 豁免:《CISPR》第24条(1997，+A1 2001 + A2 2002);En 55024 (1998 + a1 2001 + a2 2003);EN 300 386 (v1.4.1, 2008);En 61000-4-11 (2005);En 61000-3-3 (2008);En 300 132-2 (2007-10);En 300 133 -3 (2003-08)
- 激光安全:CDRH批准函(美国FDA批准);FCC 21 CFR部件(J)
+环境特征
- GR-63-CORE, Issue 3- NEBS Level 3
- GR-1089 Issue 5 - NEBS Level 3
- GR-950发行2光网络单元
- GR-3108 Issue 2 Outside Plant中的网络设备(OSP) Class 4
- ETSI 300 019 Class 1.2, 2.2, 4.1
- 工作温度:
  - -40°F至+158°F(-40°C至+70°C)
  - -40°F到+115°F +太阳能负荷
  - (-40°C到+46°C +太阳负荷)
- 存储温度:-40°F至+158°F(-40°C至+70°C)
- 相对湿度:5% ~ 100%(冷凝)
+物理特性
- 外壳尺寸:16.8"(宽)x 17.0"(高)x 7.0"(深)427毫米(宽)x 431毫米(高)x 178mm(深)
- 产品重量:13.0 kg;28.6磅
