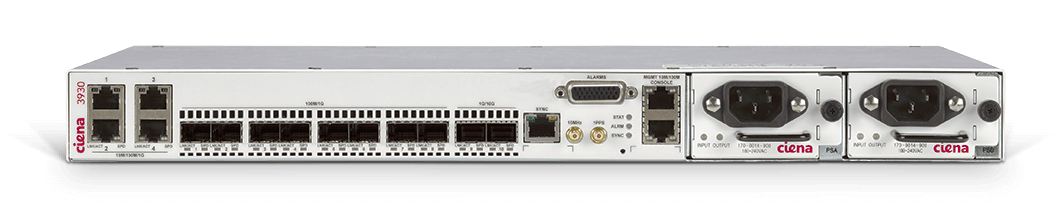

Ciena的3930服务交付交换机是一种先进的分组网络系统，专注于向需要复杂服务质量(QoS)功能的高带宽应用过渡，包括移动回程和以太网业务服务。

特性

提供先进的运营商以太网和低TCO，支持Ciena的服务感知操作系统(SAOS)

支持2个1GbE/10GbE NNI端口，为带宽要求高的应用提供卓越的容量

支持8个GbE UNI接口，包括4个100/1000Base-X SFP接口和4个双模接口:RJ-45 10/100/ 1000base - tx和100/1000Base-X SFP

结合车载Y.1564和RFC 2544性能基准测试功能，实现无需卡车滚动的端到端SLA验证

包括环境强化电子设备(-40°C至+65°C)和外部报警输入，提供灵活的部署选项

提供高级同步支持

规格

+接口
- 2个1/10G SFP+ NNI接口
- 4个100/1000M SFP UNI接口
- 4 x 10/100/1000M RJ-45;100/1000m SFP光模块
  组合港口
- 1 x Console接口(RJ-45, EIA-561)
- 16 ×外部告警输入
- 1 × RJ45同步输入输出接口
- 2个mini-SMB同步输入/输出接口
+以太网
- IEEE 802.3以太网
- IEEE 802.3u快速以太网
- IEEE 802.3z千兆以太网
- IEEE 802.1D MAC桥接
- IEEE 802.1Q vlan -包括。1p优先级
- IEEE 802.1ad Provider Bridging (Q-in-Q) VLAN全S-VLAN范围
- TLS (Transparent LAN Services)的VLAN隧道
- vlan MAC学习控制
- 每端口MAC学习控制
- IEEE 802.3ad链路聚合控制协议(LACP)
- ITU-T G.8032以太网保护交换
- Jumbo帧到9216字节
- 第二层控制帧隧道
- MEF CE 2.0认证:
  - E-line: epl, evpl
  - E-lan: ep-lan, evp-lan
  - E-Access: Access EPL, Access EVPL
  - E-Tree: EP-Tree, EVP-Tree
+多播管理
- RFC 2236 IGMPv2 Snooping
- IGMP域
- IGMP消息过滤
- IGMP探究假
- 广播/组播风暴控制
- 未知组播过滤
- 知名协议转发
+服务质素
- 每个端口8个硬件队列
- 承诺和超额信息率(CIR和EIR)
- 根据IEEE 802.1D优先级划分VLAN、源端口、目的端口、IP优先级和IPDSCP
- 第2,3层服务质量
- 入口计量每端口
- 入口计量每个端口每个cos
- 每个端口每个vlan的入口计量
- 高达~2000入口米每端口
- 每个系统最多可达2048个入口米
- C-VLAN优先级到S-VLAN优先级的映射关系
- 基于c vlan ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每个端口，每个vlan的QoS，在出口队列上有CIR和EIR流量
+同步
- ITU-T G.8262 / G.8264SyncE
- IEEE 1588v2 (OC, TC & BC)**
- ITU-T G.8261
- ITU-T G.8265 / G8265.1
- ITU-T G.8275
- ITU-T G.8275.1 *
- Stratum3E振荡器
- 外部定时接口:
  - BITS in or out (1.544MHz, 2.048MHz, 2 Mb/s) 10MHz, 1.544MHz, 2.048MHz in or out 1pps in or out
+运营商以太网OAM
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议(LLDP)
- 以太网服务激活测试方法
- RFC 2544性能基准测试生成和反射
- 符合ITU-T y .1564标准的架构
- TWAMP响应器和接收机
- TWAMP发送方
- TWAMP +/- 1ms时间戳精度
- 垂死的喘息与Syslog和SNMP trap
+MPLS / vpl
- RFC 2205, 3031, 3036, 3985 MPLS伪仿真边缘到边缘(PWE3)
- RFC 3916, 3985, 4446, 4447, 4448伪线
- mpls传输配置文件(TP)
  - LSP静态配置
  - 1:1隧道保护
  - LSP通过Gal/Gach实现BFD
- MPLS VPWS (Virtual Private Wire Service)
- RFC 4664、4665 l2vpn
- VPLS(虚拟专用局域网服务)和分层VPLS (H-VPLS)
- VPLS和H-VPLS的提供商边缘(PE-rs)功能
- PE-rs功能与辐条和网格虚拟电路
- MTU-s H-VPLS部署功能
- MTU-s多归属(冗余VCs到不同pe交换机)
- MPLS虚电路作为H-VPLS辐条虚电路
- Q-in-Q以太网虚电路作为H-VPLS辐条虚电路
- MPLS LSP (Label Switch Path)隧道备份
- MPLS虚拟电路上的第二层控制帧隧道
- RFC 3209 RSVP-TE (MPLS Tunnel信令)
- RFC 3630 OSPF-TE(用于MPLS Tunnel路由)
- RFC 3784 IS-IS-TE(用于MPLS Tunnel路由)
- 目标LDP(用于VPLS VC信令)
- MPLS快速重路由(通过RSVP-TE)
- MPLS性能监控
- RFC 4379 LSP Ping
- RFC 4379 LSP Traceroute
- RFC 5085 LSP Ping和Traceroute扩展在伪线(PW VCCV)上工作
+服务安全性
- 出口港口限制
- 基于IEEE 802.1X端口的网络访问控制(RADIUS/MD5)
- Layer 2,3协议过滤
- 播放控制
- 用户访问权限
- 按端口或vlan的业务访问控制
- 基于硬件的DOS攻击防范
- 基于硬件的访问控制列表
+网络管理
- 增强CLI
- 基于cli的配置文件
- SNMP v1 / v2c / v3
- SNMPv3鉴权和消息加密
- RFC 1213 SNMP mib ii
- RFC 1493桥接MIB
- RFC 1643支持的类以太网接口MIB
- RFC 1573 MIB II接口
- rfc1757 RMON MIB -包括持久化配置
- rfc2021 RMON II和RMON统计
- Per-VLAN统计
- RADIUS客户端和RADIUS认证
- Tacacs + aaa
- rfc2131 DHCP Client
- RFC 1305 NTP客户端
- rfc1035 DNS Client
- 远程登录服务器
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- 安全文件传输协议(SFTP)
- 安全Shell (SSHv2)
- Syslog支持Syslog计费
- 端口状态镜像
- 本地Console接口
- 通过以太网服务管理器进行综合管理
- 通过TFTP、SFTP自动配置
- 通过TFTP、SFTP下载/升级软件
+MAC地址表容量
- 32,000个MAC地址
+功率要求
- 直流输入:-48，-36，+36，-24，+24 VDC(标称)
- 交流输入:100V, 240V AC(标称)
- 交流频率:50/ 60hz
- 最大功率输入:75 ~ 95W，视变型而定
+机构的批准
- 安全:UL/CSA 60950-1-07;IEC 60950-1:2005(第二版);EN 60950 - 1:2006
- 排放:FCC Part 15 (2009);En55022 (2006 + a1 2006);As / nzs cispr 22 (2006);Cispr 22 (2005 + a1 2005);ICES-003第4期(2004);En 61000-3-2 (2006);EN 300 386 (v1.4.1, 2008);En 300 132-2 (2007-10);En 300 132-3 (2003-08)
- 环保:WEEE 2002/96/EC RoHS 2002/95/EC
- 豁免:CISPR 24 (1997， +A1 2001 + A2 2002);En 55024 (1998 + a1 2001 + a2 2003);EN 300 386 (v1.4.1, 2008);En 61000-4-11 (2005);En 61000-3-3 (2008);En 300 132-2 (2007-10);En 300 132-3 (2003-08)
- 激光安全性:CDRH批准书(美国FDA批准);FCC 21 CFR子部分(J)(激光产品的安全);IEC 60825 - 1:2007
+环境特征
- GR-63-CORE, Issue 3- NEBS Level 3
- GR-1089 Issue 5 - NEBS Level 3
- GR-950 Issue 2光网络单元
- GR-3108 Issue 2外部工厂网络设备(OSP) 2类
- ETSI 300 019类1.1,2.2,3.1
  工作温度:
  -40°F至+149°F(-40°C至+65°C)
- 存储温度:
  -40°F至+158°F(-40°C至+70°C)
- 相对湿度:
  5% ~ 90%(不凝结)
+物理特性
- 尺寸:17.5“(W) x 9.9“(D) x 1.75“(H);444mm(宽)x 252mm(深)x 44mm(高)
- 体重:11.0磅;5.0公斤
+订购信息
- 3930， (4) 100/1000M SFP， (4) 10/100/1000 SFP/RJ-45， (2) 1G/10G SFP+，临时，(2)槽位交流/直流供电;部分/工具包#:170-3930-900
- 3930， (4) 100/1000M SFP， (4) 10/100/1000 SFP/RJ-45， (2) 1G/10G SFP+，同步。，临时，(2)槽位交流/直流电源;部分/工具包#:170-3930-910
- 3930， (2) 1G/10G SFP+， (4) 100/1000M SFP/RJ-45， (4) 100/1000M SFP，同步。，(2)交流或直流插头供电;部分/工具包#:170-3930-930
- 3930/3932/5142，直流可插拔电源，宽量程24/48V;部分/工具包#:170-0013-900
- 3930/3932/5142，交流可插拔电源，宽范围120/240V;部分/工具包#:170-0014-900
