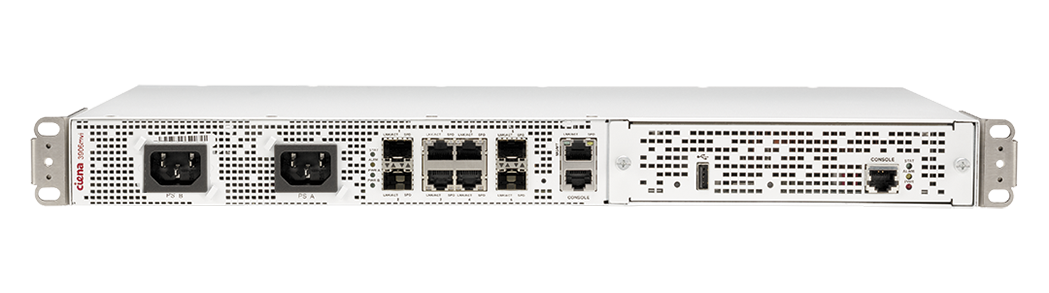

Ciena的3906平台是一种紧凑、智能的CPE，提供千兆以太网服务能力，并集成了虚拟网络功能。

CE标志细节v6 MEF CE 2.0认证

MEF CE 2.0认证的E-Line, E-LAN, E-Tree和E-Access服务

Ciena D-NFVI软件

Ciena D-NFVI软件为丰富和精简的分布式NFV实现提供了一个高性能、专门构建的软件堆栈。

特性

在紧凑的服务划分设备中提供6gb /s的无阻塞交换容量，运行Ciena的SAOS用于高级OAM和QoS功能

通过可选的现场可更换Intel x86服务器模块，为CPE部署提供灵活的VNF主机，支持数十个多供应商VNF

通过Ciena的蓝色星球NFVO或第三方解决方案提供编排。一个真正开放的平台，集成了最好的软件功能

具有低占用的封装在非阻塞的架构，两个100MbE/1GbE SFP/RJ45端口，两个10/100/1000MbE RJ45端口，和两个1G SFP端口

使用冗余的交流电源在一个有效的，1RU包

支持零接触配置，以最小化OPEX和加速服务启动，同时提供线率，内置服务激活测试

规格

+接口
- 2个100M/1GbE SFP/RJ45接口
- 2个10/100/1000M RJ45接口
- 2个1GbE端口
- 1 * 10/100/1000M RJ-45管理接口
- 1 x console接口(RJ-45, EIA-561)
- 1 x模块槽位
  - 4核心NFV计算FRU
  - 8核心NFV计算FRU
+以太网
- IEEE 802.3以太网
- IEEE 802.3-2008万兆以太网
- IEEE 802.3z千兆以太网
- IEEE 802.3 ab 1000 base - t
- IEEE 802.3 u 100 base-tx
- IEEE 80801d MAC网桥
- IEEE 802.1Q vlan -包括。1p优先级
- IEEE 802.1ad提供商桥接(Q-in-Q) VLAN全S-VLAN范围
- 基于透明局域网服务的VLAN隧道(Q-in-Q)
- 每端口MAC学习控制
- 快速/多生成树(RSTP/MSTP)
- IEEE 802.3ad链路聚合控制协议(LACP)
- 多机箱LAG主备保护
- ITU-T G.8032以太网rng保护交换
- Jumbo帧到9216字节
- 第2层控制框架隧道
- 私人运输集团
- MEF CE 2.0认证
- E-LINE: EPL, EVPL
- E-LAN: EP-LAN EVP-LAN
- E-Access: Access EPL, Access EVPL
- E-Tree: EP-Tree EVP-Tree
+以太网OAM载体
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议
- ITU-T Y.1731性能监视
- RFC 2544性能基准测试
- 生成和反射可达1Gb/s
- ITU-T Y.1564以太网服务激活测试方法
- RFC 5618 TWAMP响应器和接收器
- TWAMP发送方
- TWAMP +/- 1ms时间戳准确性
- 垂死的喘息与syslog和SNMP trap
+MAC地址表容量
- 16000 MAC地址
+的服务质量
- 每个端口8个硬件队列
- 承诺，超额信息率(CIR, EIR)
- 基于IEEE 802.1D优先级的分类
  - VLAN，源端口，目的端口
  - IP优先级和IP- dscp
- 第2、3层服务质量
- 进入计量每个端口
- 输入计量每个端口每个cos
- 入口计量每个端口每个vlan
- 每个端口多达64入口米
- 每个系统最多512入口米
- C-VLAN优先级到S-VLAN优先级映射
- 基于C-VLAN ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每端口、每vlan的QoS，出口队列上有CIR和EIR流量
+多播管理
- RFC 2236 IGMPv2 snooping
- IGMPv3 PDU的支持
- IGMP域
- IGMP报文过滤
- IGMP好奇的离开
- 广播/多播风暴控制
- 未知的多播过滤
- 著名的协议转发
+网络管理
- 增强CLI
- 并且配置文件
- SNMP v1 / v2c / v3
- SNMPv3认证和消息加密
- RFC 1213 SNMP mib ii .使用实例
- RFC 1493 bridge MIB
- RFC 1643支持的类以太网接口MIB
- RFC 1573 MIB II接口
- RFC 1757 RMON MIB -包括持久配置
- RFC 2021 RMON II和RMON统计
- Per-VLAN统计
- RADIUS客户端和RADIUS认证
- RFC 2866 RADIUS计费
- TACACS + AAA
- RFC 2131 DHCP client
- RFC 3315 IPv6 DHCP (DHCPv6)
- 轻型DHCPv6中继代理(LDRA)
- RFC 1305 NTP客户端
- RFC 1035 DNS客户端
- 远程登录服务器
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- 安全文件传输协议(SFTP)
- Secure Shell (SSHv2)
- Syslog支持Syslog计费
- 港口国镜像
- 虚连接丢失指示/远程链路丢失转发(VLLI/RLLF)
- 双栈IPv4/IPv6管理平面
- 本地控制台端口
- 通过以太网服务管理器进行综合管理
- 通过TFTP、SFTP进行远程自动配置
- 通过TFTP、SFTP方式下载/升级软件
+服务安全性
- 认证通用标准网络设备保护配置文件(NDPP)
- 出端口限制
- IEEE 802.1X基于端口的网络访问控制(RADIUS/MD5)
- 第2,3,4层协议过滤
- 播放控制
- 用户访问权限
- 按端口或按vlan的业务访问控制
- 基于硬件的DOS攻击防范
+功率要求
- 内置两个冗余电源
- 交流输入:90V, 264V AC(公称)
- 交流频率:50/ 60hz
- 最大功率输入:35W
- 最大功率输入(w/ server模块):125W
+机构的批准
- 公司标志:
  - CE(欧洲)、RCM(澳大利亚和新西兰)、SCC(加拿大)、NRTL VCCI(日本)、
- 安全:
  - 2006/95/EC -低电压指令
  - CAN/CSA 22.2 No. 60950-1-07(加拿大)
  - UL 60950 - 1(美国)
  - IEC 60950 - 1(国际)
  - EN 60950 - 1(欧盟)
- EMC:
  - 2004/108/EC - EMC指令
  - CISPR 22:2012, A类
  - 作为国际CISPR 32:2013
  - FCC Part 15:1998 A类
  - VCCI V3, V4
  - ice -003第6期，A类
- 环境:
  - RoHS 2002/95 / EC
  - 关于2002/96 / EC
- 顾客:
  - 顾客:ETSI / EN V1.6.1
+环境特征
- 工作温度:
  - 32°F至+104°F(0°C至+40°C)
- 存储温度:
  - -40°F至+158°F(-40°C至+70°C)
- 相对湿度:
  - 5% ~ 90%(不凝结)
+物理特性
- 维度:
  - 17.55 "(宽)x 11.5 "(深)x 1.7 "(高);
    44.58厘米(宽)x 28.07厘米(深)x 4.32厘米(高)
- 重量:
  - 8.98磅。;4.07公斤
  - 19”和23”机架安装可选的墙安装支架
