Ciena的3904平台在需要低成本效益和紧凑的以太网划分的环境中提供了较低的TCO，包括那些支持室内小小区回程应用的环境。

特性

为以太网服务交付提供高性价比的解决方案，为中小型业务站点或室内小型小区回程应用提供高级同步

具有密集、低占用GbE传输的非阻塞、线速架构，2个10/100/1000M Base-TX/SFP combo端口和2个100M/1GbE多速率SFP端口

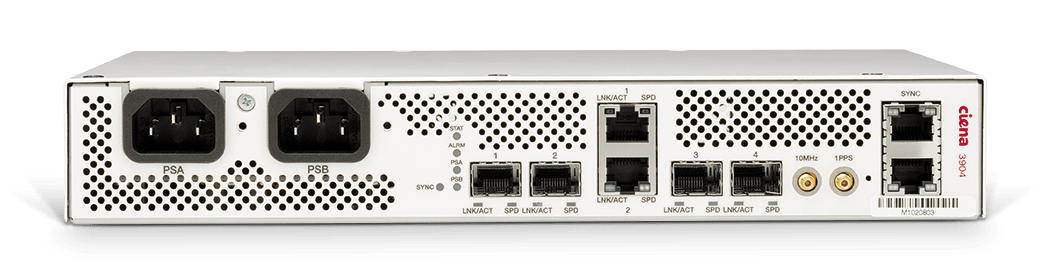

提供双内置交流或直流电源在一个空间高效，1RU包

支持零接触供应(ZTP)，以最小化OPEX和加速服务启动，同时提供带有内置服务激活测试的服务“出生证明”

符合MEF CE 2.0规范的E-Line, E-LAN, E-Tree和E-Access服务

包含灵活的传输选项，包括G.8032环，802.1q vlan, 802.1ad提供者vlan (Q-in-Q)

规格

接口
- 2个100/1000M SFP NNI/UNI接口
- 2 × 10/100/1000M RJ-45;100/1000M SFP NNI/UNI combo接口
- 1 × Console接口(RJ-45, EIA-561)
- 1 × RJ-45同步输入/输出端口
- 2个SMB同步输入/输出端口
以太网
- IEEE 802.3以太网
- IEEE 802.3z千兆以太网
- IEEE 802.3ab 1000Base-T
- IEEE 802.3u 100Base-TX
- IEEE 80801d MAC网桥
- IEEE 802.1Q vlan -包括。1p优先级
- IEEE 802.1ad提供商桥接(Q-in-Q) VLAN全S-VLAN范围
- 基于透明局域网服务的VLAN隧道(Q-in-Q)
- 每端口MAC学习控制
- 快速/多生成树(RSTP/MSTP)
- IEEE 802.3ad链路聚合控制协议(LACP)
- 多机箱LAG主备保护
- ITU-T G.8032以太网环保护交换
- Jumbo帧到9216字节
- 第二层控制帧隧道
- 专用转发组
- MEF CE 2.0兼容
  - E-line: epl, evpl
  - E-lan: ep-lan、evp-lan
  - E-Access: Access EPL, Access EVPL
  - E-Tree: EP-Tree, EVP-Tree
运营商以太网OAM
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议
- ITU-T Y.1731性能监控
- RFC 2544性能基准测试生成和反射可达1GE
- ITU-T Y.1564以太网服务激活测试方法
- TWAMP响应器和接收器
- TWAMP发送方
- TWAMP +/- 1ms时间戳准确性
- 垂死的喘息与Syslog和SNMP trap
同步
- ITU-T G.8262 / G.8264EEC option1和option2
- ITU-T G.781
- IEEE 1588v2精确时间协议
- ITU-T G.8261
- ITU-T G.8265/G8265.1 (OC从端和BC)
- ITU-T G.8271
- ITU-T G.8273.2
- Itu-t g.8275 / g.8275.1 (t-gm, t-bc, t-tsc)
- ITU-T G.823 / G.824
- ITU-T G.813
- gr - 1244
- Stratum3E振荡器
- 外部定时接口
  - 比特输入或输出(1.544MHz, 2.048MHz, 2Mbps)
  - 10MHz, 1.544MHz, 2.048MHz输入或输出
  - 1PPS进出
- ToD输入或输出(NMEA 0183, MSTS)
服务质素
- 8每个端口的硬件队列
- 承诺，超额信息率(CIR, EIR)
- 基于的分类
  - IEEE 802.1D优先级
  - VLAN，源端口，目的端口
  - IP优先级和IPDSCP
- 第2、3、4层服务质量
- 入口计量每个端口
- 输入计量每个端口每个cos
- 入口计量每个端口每个vlan
- 每个端口可达1000米入口
- 每个系统可达1000入口米
- C-VLAN优先级到S-VLAN优先级映射
- 基于C-VLAN ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每端口、每vlan的QoS，出口队列上有CIR和EIR流量
多播管理
- RFC 2236 IGMPv2 Snooping
- 支持IGMPv3 PDU
- IGMP域
- IGMP消息过滤
- 探询假
- 广播/组播风暴控制
- 未知组播过滤
- 知名协议转发
网络管理
- 增强CLI
- 基于cli的配置文件
- SNMP v1 / v2c / v3
- SNMPv3鉴权和消息加密
- RFC 1213 SNMP mib ii .使用实例
- RFC 1493桥接MIB
- RFC 1643支持的类以太网接口MIB
- RFC 1573 MIB II接口
- RFC 1757 RMON MIB -包括持久配置
- RFC 2021 RMON II和RMON统计
- Per-VLAN统计
- RADIUS客户端与RADIUS认证
- RFC 2866 RADIUS计费
- TACACS + AAA
- RFC 2131 DHCP Client
- RFC 3315 IPv6 DHCP (DHCPv6)
- 轻型DHCPv6中继代理(LDRA)
- RFC 1305 NTP客户端
- RFC 1035 DNS Client
- 远程登录服务器
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- 安全文件传输协议(SFTP)
- 安全Shell (SSHv2)
- Syslog + Syslog计费
- 端口状态镜像
- 虚连接丢失指示/远程链路丢失转发(VLLI/RLLF)
- 双栈IPv4/IPv6管理平面
- 本地Console口
- 通过以太网服务管理器进行综合管理
- 通过TFTP、SFTP进行远程自动配置
- 通过TFTP、SFTP方式下载/升级软件
服务安全性
- 符合EAL2标准并通过认证
- 出口港口限制
- IEEE 802.1X基于端口的网络访问控制(RADIUS/MD5)
- 2、3、4层协议过滤
- 播放控制
- 用户访问权限
- 按端口或按vlan的业务访问控制
- 基于硬件的DOS攻击防范
MAC地址表容量
- 16000个MAC地址
功率要求
- 内置两个冗余电源
- 直流输入:-48，-/+36，-/+24 VDC(标称)
- 交流输入:100V, 240V AC(公称)
- 交流频率:50/ 60hz
- 最大功率输入:55W
机构的批准
- 公司标志:
  - 加拿大标准协会
  - CE标志(欧盟)
  - 电磁兼容指令(2004/108/EU)
  - LVD指令(2006/95/EC)
  - RoHS2指令(2011/65/EU)
  - C-Tick(澳大利亚/新西兰)
  - VCCI(日本)
- 排放:
  - FCC Part 15 B类
  - 加拿大工业协会ice -003 B级
  - VCCI B类
  - CISPR 22 B类
  - GR-1089第六期
  - EN 55022
  - 注:dc3904满足A类
- 免疫(EMC):
  - CISPR 24
  - EN 55024
  - GR-1089第六期
  - En 300 386
- 力量:
  - Etsi en 300 132
- 安全:
  - EN 60950 - 1
  - CAN/CSA C22.2 No. 60950-1-07
  - UL 60950-1第二版
  - IEC 60950 - 1
- 环境:
  - RoHS2指令(2011/65/EU)
  - 关于2002/96 / EC
环境特征
- GR-63-CORE, Issue 4 - NEBS Level 3
- GR-3108第2期网络设备
- 外部装置(OSP) 1类
- ETSI 300 019 Class 1.2, 2.2, 3.1E
- 工作温度:
  - 23°F至+149°F(-5°C至+65°C)
- 存储温度:
  - -40°F至+158°F(-40°C至+70°C)
- 相对湿度:
  - 5% ~ 90%(不凝结)
物理特性
- 维度:
  - 10.7”(宽)x 8.0”(深)x 1.5”(高);
    271毫米(宽)x 204毫米(深)x 38毫米(高)
- 重量:4.0磅;1.8公斤
