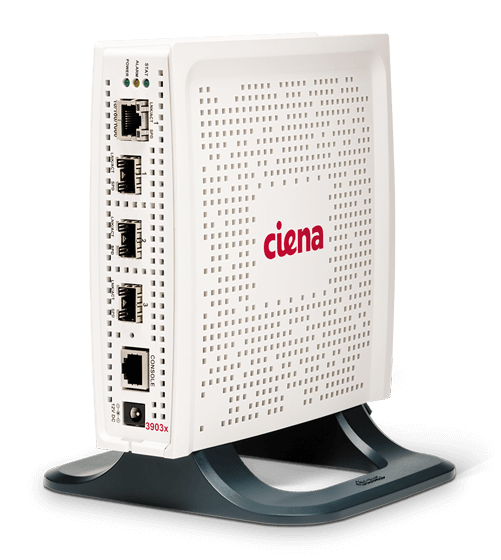

Ciena的3903x服务交付交换机是一种先进的以太网业务划分设备，具有成本效益和紧凑的外形因素。

特性

提供先进的运营商以太网服务，由Ciena的服务感知操作系统(SAOS)提供支持

支持2个100/1000Base-X SFP接口，1个combo接口支持100/1000Base-X SFP和RJ-45 10/100/1000Base-T

使用Ciena的零触摸配置在规模上创建最低的TCO

集成车载ITU-T Y.1564/RFC 2544服务激活和性能基准测试功能，支持端到端SLA验证，无需卡车滚动

具有复杂的OAM功能

无风扇,沉默的操作

规格

接口
- 2个100/1000M SFP NNI/UNI接口
- 1 × 10/100/1000M RJ-45;100/1000M SFP NNI/UNI combo接口
- 1 × Console接口(RJ-45, EIA-561)
以太网
- IEEE 802.3以太网
- IEEE 802.3z千兆以太网
- IEEE 802.3 ab 1000 base - t
- IEEE 802.3 u 100 base-tx
- IEEE 80801d MAC网桥
- IEEE 802.1Q VLAN -包括。1p优先级IEEE 802.1ad Provider Bridging (Q-in-Q) VLAN全S-VLAN范围
- 基于透明局域网服务的VLAN隧道(Q-in-Q)
- 每端口MAC学习控制
- 快速/多生成树(RSTP/MSTP) IEEE 802.3ad链路聚合控制协议(LACP)
- ITU-T G.8032以太网环保护将巨帧切换到9216字节
- 第二层控制帧隧道
- 私人运输集团
- MEF CE 2.0兼容
  - E-LINE: EPL, EVPL
  - E-LAN: EP-LAN EVP-LAN
  - E-Access: Access EPL, Access EVPL
  - E-Tree: EP-Tree EVP-Tree
以太网OAM载体
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议
- ITU-T Y.1731性能监控
- RFC 2544性能基准测试生成和反射可达1GE
- ITU-T Y.1564以太网服务激活测试方法
- TWAMP响应器和接收器
- TWAMP发送方
- TWAMP +/- 1ms时间戳准确性
的服务质量
- 8每个端口的硬件队列
- 承诺，超额信息率(CIR, EIR)
- 分类的基础上
  - IEEE 802.1 d优先
  - VLAN，源端口，目的端口
  - IP优先级和IPDSCP
- 第2、3、4层服务质量
- 进入计量每个端口
- 输入计量每个端口每个cos
- 入口计量每个端口每个vlan
- 每个端口可达1000米入口
- 每个系统可达1000入口米
- C-VLAN优先级到S-VLAN优先级映射
- 基于C-VLAN ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每端口、每vlan的QoS，出口队列上有CIR和EIR流量
多播管理
- RFC 2236 IGMPv2 Snooping
- IGMPv3 PDU的支持
- IGMP域
- IGMP报文过滤
- IGMP好奇的离开
- 广播/多播风暴控制
- 未知的多播过滤
- 著名的协议转发
网络管理
- 增强CLI
- 并且配置文件
- SNMPv1 / v2c / v3
- SNMPv3鉴权和消息加密
- RFC 1213 SNMP mib ii .使用实例
- RFC 1493桥接MIB
- RFC 1643支持的类以太网接口MIB
- RFC 1573 MIB II接口
- RFC 1757 RMON MIB -包括持久配置
- RFC 2021 RMON II和RMON统计
- Per-VLAN统计
- RADIUS客户端与RADIUS认证
- RFC 2866 RADIUS计费
- TACACS + AAA
- RFC 2131 DHCP Client
- RFC 3315 IPv6 DHCP (DHCPv6)
- 轻型DHCPv6中继代理(LDRA)
- RFC 1305 NTP客户端
- RFC 1035 DNS Client
- 远程登录服务器
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- 安全文件传输协议(SFTP)
- Secure Shell (SSHv2)
- Syslog + Syslog计费
- 港口国镜像
- 虚连接丢失指示/远程链路丢失转发(VLLI/RLLF)
- 双栈IPv4/IPv6管理平面
- 本地控制台端口
- 通过以太网服务管理器进行综合管理
- 通过TFTP、SFTP进行远程自动配置
- 通过TFTP、SFTP方式下载/升级软件
服务安全性
- 符合EAL2标准并通过认证
- 出端口限制
- IEEE 802.1X基于端口的网络访问控制(RADIUS/MD5)
- 2、3、4层协议过滤
- 播放控制
- 用户访问权限
- 按端口或按vlan的业务访问控制
- 基于硬件的DOS攻击防范
MAC地址表容量
- 16000 MAC地址
功率要求
- 外部交流电源
- 交流输入:100V, 240V AC(公称)
- 交流频率:50/ 60hz
机构的批准
- 公司标志:
  - 加拿大标准协会
  - CE标志(欧盟)
    - 电磁兼容指令(2004/108 / EC)
    - LVD指令(2006/95 / EC)
  - RoHS2指令(2011/65 /欧盟)
  - 澳大利亚RCM(澳大利亚/新西兰)
  - VCCI(日本)
- 排放:
  - FCC Part 15 B类
  - 加拿大工业协会ice -003 B级
  - VCCI B类
  - CISPR 22 B类
  - EN 55022
- 免疫(EMC):
  - CISPR 24
  - EN 55024
  - EN 300 386
- 安全:
  - EN 60950 - 1
  - CAN/CSA C22.2 No. 60950-1-07
  - UL 60950-1第二版
  - IEC 60950 - 1
- 环境:
  - RoHS2指令(2011/65 /欧盟)
  - 关于2002/96 / EC
环境特征
- 工作温度:
  - 32°F至+104°F(0°C至+40°C)
- 存储温度:
  - -40°F至+158°F(-40°C至+70°C)
- 相对湿度:
  - 5% ~ 90%(不凝结)
物理特性
- 安装:
  - 墙壁、桌面
- 维度:
  - 6.0"(宽)x 6.8"(深)x 7.7"(高)
  - 152毫米(宽)x 173毫米(深)x 196毫米(高)
- 重量:
  - 1.5磅;0.74公斤(平台)
  - 0.4磅;0.2kg(外部电源)
