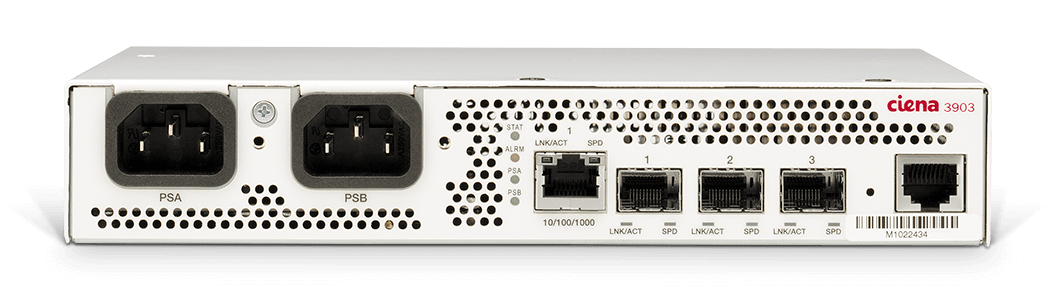

Ciena的3903平台专为需要可靠GbE服务的中小型企业应用程序设计，是一种紧凑的高级以太网业务划分平台。

特性

通过Ciena的服务感知操作系统(SAOS)为中小型企业应用程序提供先进的运营商以太网服务

支持2个100/ 1000base - x SFP接口，1个combo接口支持100/ 1000base - x SFP和RJ-45 10/100/ 1000base - t

为高可靠的MEF CE2.0服务启用双归属或基于环的拓扑

提供最低的TCO与零触摸供应(ZTP)功能

合并车载RFC 2544性能基准测试功能，支持端到端SLA验证，无需卡车滚动

包括复杂的OAM功能

规格

接口
- 2个100/1000M SFP NNI/UNI接口
- 1 × 10/100/1000M RJ-45;100/1000M SFP UNI combo端口
- 1 × Console接口(RJ-45, EIA-561)
以太网
- IEEE 802.3以太网
- IEEE 802.3z千兆以太网IEEE 802.3ab 1000Base-T IEEE 802.3u 100Base-TX IEEE 802.1 MAC网桥
- IEEE 802.1Q vlan -包括。1p优先级
- IEEE 802.1ad提供商桥接(Q-in-Q) VLAN全S-VLAN范围
- 基于透明局域网服务的VLAN隧道(Q-in-Q)
- 每端口MAC学习控制
- 快速/多生成树(RSTP/MSTP)
- IEEE 802.3ad链路聚合控制协议(LACP)
- ITU-T G.8032以太网环保护交换
- Jumbo Frames to 9216 bytes二层控制帧隧道私有转发组
- MEF CE 2.0兼容E-LINE: EPL, EVPL
- E-lan: ep-lan、evp-lan
- E-Tree: EP-Tree, EVP-Tree
运营商以太网OAM
- IEEE 802.1ag连接故障管理(CFM)
- IEEE 802.3ah第一英里以太网(EFM)
- IEEE 802.1AB链路层发现协议
- ITU-T Y.1731性能监控
- RFC 2544性能基准测试生成和反射可达1GE
- ITU-T Y.1564以太网服务激活测试方法
- TWAMP响应器和接收器TWAMP发送器
- TWAMP +/- 1ms时间戳精度垂死喘气与Syslog和SNMP trap
服务质素
- 8每个端口的硬件队列
- 承诺，超额信息率(CIR, EIR)基于IEEE 802.1D优先级的分类
- VLAN，源端口，目的端口
- IP优先级和IPDSCP
- 第2、3、4层服务质量
- 入口计量每个端口
- 输入计量每个端口每个cos
- 入口计量每个端口每个vlan
- 每个端口可达1000米入口
- 每个系统可达1000入口米
- C-VLAN优先级到S-VLAN优先级映射
- 基于C-VLAN ID的S-VLAN优先级
- 按vlan分类、计量和统计
- 每端口、每vlan的QoS，出口队列上有CIR和EIR流量
多播管理
- RFC 2236 IGMPv2 Snooping
- 支持IGMPv3 PDU
- IGMP域
- IGMP消息过滤
- 探询假
- 广播/组播风暴控制
- 未知组播过滤
- 知名协议转发
网络管理
- 增强CLI
- 基于cli的配置文件SNMPv1/v2c/v3
- SNMPv3鉴权和消息加密
- RFC 1213 SNMP mib ii .使用实例
- RFC 1493桥接MIB
- RFC 1643 ethernetlike Interface MIB RFC 1573 MIB II接口
- RFC 1757 RMON MIB -包括持久配置
- RFC 2021 RMON II和RMON统计每vlan的统计
- RADIUS客户端和RADIUS认证RFC 2866 RADIUS计费
- TACACS + AAA
- RFC 2131 DHCP Client
- RFC 3315 IPv6 DHCP (DHCPv6)
- 轻型DHCPv6中继代理(LDRA)
- RFC 1305 NTP Client RFC 1035 DNS Client Telnet Server
- 简单文件传输协议(TFTP)
- 文件传输协议(FTP)
- SFTP (Secure File Transfer Protocol)安全Shell (SSHv2)
- Syslog带有Syslog计费端口状态镜像
- 虚连接丢失指示/远程链路丢失转发(VLLI/RLLF)
- 双栈IPv4/IPv6管理平面本地Console接口
- 通过以太网服务管理器进行综合管理
- 远程通过TFTP、SFTP自动配置软件下载/升级
服务安全性
- 符合EAL2标准并通过认证
- 出口港口限制
- IEEE 802.1X基于端口的网络访问控制(RADIUS/MD5)
- 2、3、4层协议过滤
- 播放控制
- 用户访问权限
- 按端口或按vlan的业务访问控制
- 基于硬件的DOS攻击防范
MAC地址表容量
- 16000个MAC地址
功率要求
- 内置两个冗余电源
- 直流输入:-48，-/+ 36，-/+24 VDC(标称)
- 交流输入:100V, 240V AC(公称)
- 交流频率:50/ 60hz
- 最大功率输入:52W
机构的批准
- 公司标志:
  - 加拿大标准协会
  - CE标志(欧盟)
    - 电磁兼容指令(2004/108/EC)
    - LVD指令(2006/95/EC)
  - RoHS2指令(2011/65/EU)
  - 澳大利亚RCM(澳大利亚/新西兰)
  - VCCI(日本)
- 排放:
  - FCC Part 15 B类
  - 加拿大工业协会ice -003 B级
  - VCCI B类
  - CISPR 22 B类
  - EN 55022
  - GR-1089第六期
- 免疫(EMC):
  - CISPR 24
  - EN 55024
  - En 300 386
- 力量:
  - Etsi en 300 132
- 安全:
  - EN 60950 - 1
  - CAN/CSA C22.2 No. 60950-1-07
  - UL 60950-1第二版
  - IEC 60950 - 1
- 环境:
  - RoHS2指令(2011/65/EU)
  - 关于2002/96 / EC
环境特征
- GR-63-CORE, Issue 4 - NEBS Level 3
- ETSI 300 019 Class 1.2, 2.2, 3.1
- 工作温度:
  - 23°F至+113°F(-5°C至+45°C)
- 存储温度:
  - -40°F至+158°F(-40°C至+70°C)
- 相对湿度:
  - 5% ~ 90%(不凝结)
物理特性
- 安装:
  - 墙壁，桌面，架子
- 维度:
  - 8.5"(宽)x 8.0"(深)x 1.5"(高)
  - 216毫米(宽)x 204毫米(深)x 38毫米(高)
- 重量:
  - 3.0磅;1.4公斤
