促进网络研讨会的图像 - 可插入的连贯调制解调器准备好用于启动时间吗?由于Ciena在世界上许多最大的网络中的存在,我们经常被问到网络发展,并提供有关下一步的见解。实际上,在过去的一年中,我与客户的很多时间都花在讨论此主题上。请记住,这些客户包括服务,云和内容提供商,有线电视运营商,企业和政府,我们的团队对网络提供商面临的各种业务挑战以及对成功转型的要求有很好的了解。我们使用这些见解来推动战略投资和解决方案产品,以及Ciena被公认为可靠,高性能连贯的光学解决方案的领先供应商的原因之一是因为我们有证明的记录是将正确的解决方案传递到市场上的正确解决方案。适当的时候。

例如,在过去的25年中,我们已经交付了第1个地铁和长途DWDM系统,第一个融合的数据包光学平台,第1个OTN开关,当然还有40G,100G,400G和800G的第一相干解决方案。我们还看到,每一代新一代技术都会更快地采用,这表明了市场需求和适当的时机。

那么,下一步是什么?小波5纳米100G-400G相干溶液,其中包括可插入形式的连贯调制解调器以及现实部署所需的所有其他元素。

市场和客户需求

花点时间反思光学行业,我们看到了连贯的光学,光子线系统和SDN应用程序之间的创新数量。随着我们的服务,内容和有线电视提供商的客户正在不断发展和升级他们的网络,他们现在面临着可供选择的多个可行,可行的,新的连贯的光学技术和架构选择。

该行业挑出了连贯的光学元件,朝着两种不同的设计发展路径迈进:性能和足迹优化的解决方案。性能优化的相干光学器件可使每个波长的容量更大,最长的未再生距离和最大纤维容量。最先进的性能优化解决方案还可以在任何距离上有效地运输400GBE连接性,从而使400克路由器基础架构的优雅发展效果。该技术非常适合高容量,高流量增长网络应用程序,在这些应用程序是关键要求的情况下。

同时,电磁缩影正在实现足迹优化的相干光学溶液的发展。足迹优化的相干可插入光学元件将相干技术的容量和光子线简化的好处扩展到新的访问应用程序,提供付费的付费模块化,并降低功率/区域优势。连贯的插槽还为使用收敛的IP/光学平台而不是单独的传输和数据包层打开了大门,从而产生了新的网络体系结构。

那么,应采用什么正确的架构,以实现现代化的网络向前发展?与某些意见相反,所有应用程序都没有正确的解决方案。实际上,正如我在客户参与中看到的那样,多个选项对于同一应用程序可能是可行的,正确的解决方案将取决于网络特征,流量需求和运营优先级。考虑因素包括:
  • 什么是纤维特性?
  • 存在哪种类型的光子线系统?多少种路?什么是光子通道计划?
  • 需要哪些客户连接选项?
  • 容量要求是什么?预期的交通增长率是多少?
  • 需要多少个恢复路径?
  • 额外的纤维容易可用吗?
  • 您是否正在寻找完全分类或交钥匙解决方案?

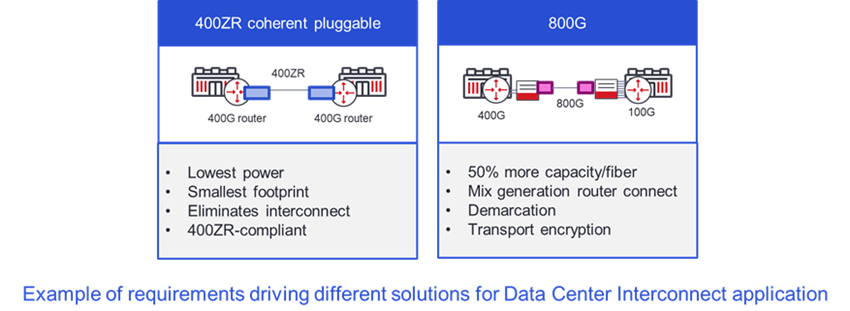

+需求的示例+需求+驾驶+不同的解决方案++数据+中心+互连+应用程序

深入了解CIENA战略和投资

Ciena的策略是什么?我们继续将我们的解决方案提供到电力网络,这些电力网络可以轻松适应变化并成功地支持客户不断发展的业务需求。我们正在增加垂直集成,并进行重大必要的技术投资,以满足网络提供商对前沿和可部署相干数据包光学解决方案的广泛要求。

今年早些时候,Ciena交付了小波5极端这是该行业首个在6500和Waveserver 5平台上销售的可编程200G-800G解决方案。强烈的早期采用和小波5极端的坡道很大程度上是由于我们的整体解决方案产品,其中包括针对陆地和海底应用优化的收发器,对多功能客户端界面选项(例如100GBE,OTU4和400GBE)的支持,以及在一系列光子线系统和操作模型上的支持。随着我们的前进,我们将继续增强添加OTN开关,加密,L波段,对新波特的支持,新的SDN应用程序的支持。

而且我们并没有停在那里,因为我们的客户和网络应用程序的需求是多种多样的。在接下来的几个月中,我们将开始推出我们的小波5纳米占地400克的占地面积的全家解决方案再次,我们的客户期望的是完整的,集成的解决方案。该解决方案由100-400G可插入的连贯光学器件组成独立模块,,,,优化的光子线系统,链接工程和网络设计工具,多层操作以及优化MCP域控制器液态分析应用

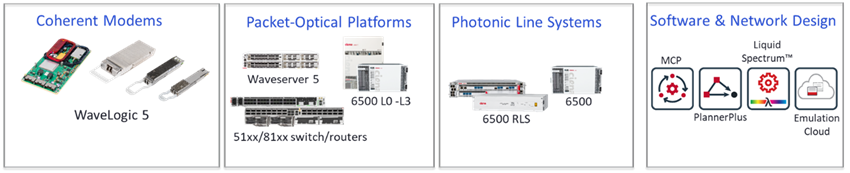

WavelOgic+5+纳米+族++足迹优化+400G+相干+解决方案%2C+++完整%2C+集成+解决方案

客户可以根据需要选择一些或所有这些元素来满足其网络需求,从交钥匙到完全分类和之间的任何地方。

更深入地了解小波5纳米

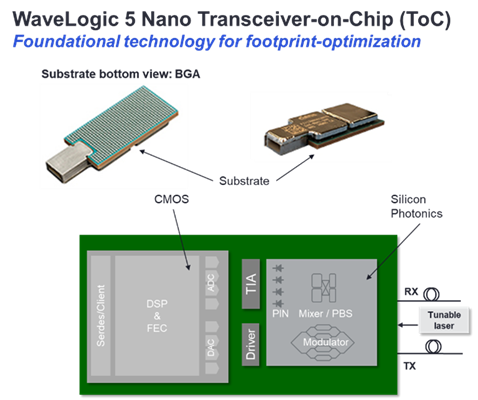

不熟悉小波5纳米吗?好吧,小波5纳米调制解调器利用了我们的硅光子电学专业知识,以及我们先进的高速包装和组装技术,将严重的相干功率包装成一个足迹优化的包装。这些是我们已经投资了几年的基本技术,并用于生产片上的收发器(TOC)。芯片收发器是一个多芯片模块,包括Ciena的7NM CMOS DSP和Silicon Photonics高带宽相干光学子组件(HB-COSA),共同包装以在紧凑型形式下启用相似的耐用装置。Ciena的TOC有助于实现可插入应用所需的整合,微型化和低功率。

+小波+5+纳米+收发器+on+chip的插图+

通过我们团队的电子启动,DSP和光子线系统的同时开发,Wavelogic 5 Nano Engine已设计出了网络考虑,以确保适合使用,可部署的可插入式解决方案。将提供一系列针对特定应用的可插入光学产品,比率从100克到400克。较低的比特率更适用于访问空间,包括延长的温度环境。以较高的比特率,我们将提供支持400ZR单跨DCI的拔牙,以及支持行业标准模式的其他人,例如ITU,Open Roadm和CableLabs,用于需要线路互操作性的应用。我们还将提供插管,包括我们自己的性能增强DSP技术,以提供多跨度地铁和区域应用的一流扩展覆盖范围。

连贯的插槽只是Ciena小波5纳米网络解决方案的一部分。为了满足不同的应用要求,将支持Wavelogic 5纳米插管在我们的6500和WaveServer平台以及我们的遍布中51xx和81xx开关/路由器投资组合。与我们所有的光学解决方案一样,优化的光子线系统,链路工程,设计工具,多层管理和分析均已启动产品,通过我们的可编程性,智能和可行的见解提供自适应网络TM值解决方案的投资组合。

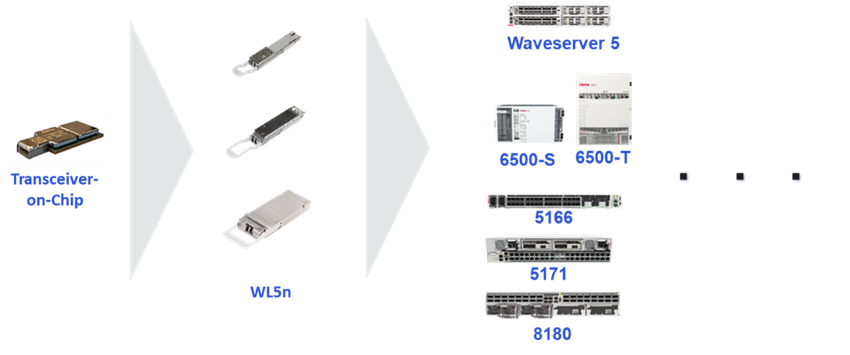

小波+5+纳米+和++产品的样品+

通过从未有过强大的研发投资,我们将继续提供解决方案选择,以帮助客户最好地解决其不断发展的网络体系结构的需求,并采用行业领先的技术和可靠的创新解决方案来帮助他们为客户保持领先地位。今天,我们看到客户正在部署并意识到Wavelogic 5 Extreme在网络中的好处时,我们引起了很多兴趣和兴奋。借助Bowogic 5 Nano,这种兴趣和兴奋只会继续增长,因为它们将能够将连贯的技术收益扩展到新应用程序,包括靠近网络的边缘。

当我们推出不同的解决方案产品时,请继续关注更多细节。
